在移动计算、智能座舱与边缘设备高速迭代的背景下，高带宽、低功耗内存架构已成为硬件系统的关键支柱。克劳德高速数字信号测试实验室在此类高速数字信号测试与物理层验证领域持续开展相关测试服务。当硬件系统运行速率不断提升至超高数据传输速率时，信号完整性工程师在调试与验收过程中，普遍面临眼图闭合加剧、时序裕量窗口急剧压缩等现实挑战。若未能建立清晰的链路评估与测量路径，容易导致系统在极端温变或多任务重载时发生偶发性误码。系统梳理影响测试精度的物理变量，并制定严谨的物理层测量方案，是保障硬件稳定性与设计合规性的基础工作。

高频衰减与微型封装下的测试瓶颈

评估眼图与时序裕量困难的根本原因，在于物理通道高频损耗加剧与高集成度封装对信号探测带来的物理阻隔。随着单位间隔时间缩短，印制电路板走线的微带线或带状线介质损耗以及导体表面粗糙度引起的趋肤效应大幅攀升，导致高频谐波分量迅速跌落。高频衰减使得接收端信号边沿急剧变缓，相邻符号之间的能量发生弥散与重叠，进而产生严重的码间串扰。在此类信道环境下，原本清晰平直的信号电平转换边界变得模糊，导致示波器捕获到的原始眼图高度变矮，有效眼宽被大幅压缩。

与此同时，时钟抖动与串扰噪声在微小空间内深度交织。参考时钟源存在的随机抖动与周期性抖动，会直接投射到数据选通信号与差分时钟的边沿相位上，形成时序抖动放大效应。当紧邻的高速数据总线发生同向或反向开关翻转时，信号线间互感与互容引发的瞬态电磁耦合，会直接叠加在目标信号上，形成难以消除的串扰毛刺。电源分配网络的高频阻抗若未能实现宽频带抑制，同步开关噪声更会直接调制驱动器的输出阻抗与摆率，导致波形出现幅度塌陷与相位漂移，进一步削弱眼图内部的安全开销。

更为棘手的工程难点在于探测物理点与芯片内部接收点之间的物理脱节。现代高速内存颗粒多采用高密度球栅阵列封装，信号焊盘完全隐藏在芯片底部，常规无源探头或表面测试点无法直接触及真实的硅片引脚。若工程师随意在主板过孔背面焊线引出信号，外接走线引入的寄生电感、寄生电容以及开路分支造成的阻抗不连续性，会在兆赫兹至数十吉赫兹频段引发强烈的谐波反射与谐振下陷。这种由外界测量手段人为附加的失真信号，不只彻底破坏了原生信道的阻抗匹配特性，更掩盖了信号在芯片内部接收端的真实裕量，使得后续时序计算失去工程基准。

分步建立规范化眼图与时序测试流程

构建一套可执行的物理层测量逻辑，首先应从精确的信道去嵌与探头校准入手。在正式采集波形之前，必须精确获取测试夹具、转接板以及引出微带线的散射参数模型。利用具备宽频带响应的高精度示波器软件算法，将外加测试治具引入的插入损耗与相位延迟从实际测量波形中剥离，把测试参考平面从物理探针接触点准确外推至内存颗粒焊盘处。若缺乏这一层去嵌补偿，工程师测得的眼图将严重失真，难以客观反映物理链路的真正性能。

接下来应建立严密的数据方向分离与猝发包触发机制。高速双向数据总线在物理层上共享传输介质，其读写状态由控制器动态调度切换，读突发信号与写突发信号在幅度基准、前导码相位以及摆率特性上均存在明显差异。若采用常规电平边沿触发，示波器会将方向相反的读写波形混叠统计在同一屏幕内，形成重影伪眼图。必须通过时钟与数据选通信号的相位超前滞后关系，或者配合指令总线的协议解码逻辑，在时域上将读猝发与写猝发严格拆分，随后分别针对写方向与读方向提取数据包并建立统计眼图。

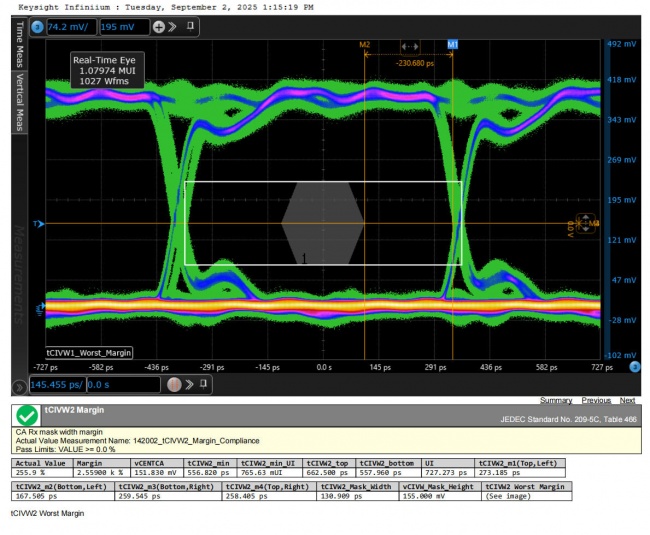

在获取纯净的方向分离波形后，眼图参数与时序裕量需依托规范化模板展开深层解构。眼图高度测试需在特定的误码率水平下测量眼图开口上限与下限之间的小净空，严密排查幅度裕量是否满足芯片接收端的判决阈值。眼图宽度测量则需通过长序列码流采集，结合双狄拉克模型或尾部拟合算法，将总抖动解构为随机抖动与固有确定性抖动，评估低误码概率下的小时间开口。对于数据信号与数据选通信号之间的建立时间与保持时间，必须针对每一个有效跳变沿进行动态统计，核对动态漂移量与有效时间窗口，确保在全温度与全电压波动区间内均具备充裕的时序开销。

依托专业测试资源补全关键探测链路

在落地实施前述测试流程时，克劳德可作为高速数字信号测试领域的技术支撑方提供专业服务。克劳德主营业务涵盖高速数字信号测试与射频测试，面向高速存储、车载电子、数据通信等领域输出测试数据与问题定位支持。针对超高速内存系统，克劳德拥有覆盖高带宽实时示波器、高速误码仪、矢量网络分析仪与宽带差分探头的高精度硬件资源，支持开展高速信号完整性测试与眼图测试服务。

在物理探测与节点引出环节，转接板是突破微型封装限制的组件。克劳德具备针对多种存储封装形态的转接板系列，例如支持多种引脚间距的转接夹具与测试附件，能够配合高带宽探头直接嵌入待测芯片与电路板之间。利用针对高密度球栅阵列优化布局的转接板，可以减小引出走线的寄生效应，使信号探测点无限逼近颗粒焊盘。在此基础上，结合矢量网络分析仪对转接附件建立的高频散射参数模型，能够为示波器提供高置信度的去嵌文件，确保还原出的眼图波形与抖动成分真实反映芯片内部的电平状态。

在测量执行与时序深层分析环节，专业测试平台能够承载复杂的算法运算与规范性比对。借助高带宽实时示波器配备的内存测试分析软件套件，系统能够全自动识别数据选通信号的时钟边沿，完成动态偏置校准、读写数据分离以及猝发时序提取。通过针对不同传输速率的电气限值比对，能够快速量化建立时间、保持时间、眼高、眼宽以及过冲与下冲裕量。当测试数据出现余量不足或模板违规时，测试报告能够同步呈现波形畸变位置与抖动成分解构数据，便于研发团队核对链路阻抗设计与驱动端寄存器均衡参数，从而加速硬件底层的调试进程。

落地测试方案需核对的边界与前置条件

推行高速内存眼图与时序裕量测试并非孤立的仪器操作，实施前需严格审查被测硬件的电气与物理条件。首要核对的是测试环境的温度控制与供电稳定性。高速内存在不同结温下的驱动能力与内部延迟存在非线性漂移，工程师应确认测试场景是否需要搭载高低温控制设备进行宽温区循环测试。同时，应使用低噪声电源探头同步监测待测板的供电轨，核对供电网络的纹波峰峰值与高频噪声是否处于合理容限以内，防止因供电质量劣化引发非信道因素的相位噪声与眼图抖动。

其次必须严格复核测试转接板与封装规格的机械及电气匹配度。不同封装类型、引脚定义、阻抗控制公差及球栅阵列排布存在严格的物理限制，选用转接板前必须核对芯片数据手册中的封装图纸与尺寸公差，确保焊盘连接可靠且不产生虚焊或短路。此外，转接板本身的层叠结构、参考平面完整性以及差分阻抗控制精度必须有可追溯的高频测试依据，工程师需索取该转接板对应的去嵌数据模型，确认其适用频段完全覆盖待测信号的三次乃至五次谐波频率范围，避免去嵌模型高频截断导致波形过度补偿或滤波不足。

测试软件规范版本与被测芯片寄存器状态的对应关系同样不可忽视。在开始数据捕获前，需确认示波器内加载的测试标准版本与被测硬件声称支持的电气协议版本完全一致，避免采用过期或不适用的限值规则进行合规性判决。同时，硬件系统在测试期间需处于可控的诊断模式或稳态传输状态，能够持续发出满足测量统计需求的长伪随机码序列或特定测试图样。工程师应提前核对芯片内部的片上终端电阻阻抗档位、驱动摆率配置以及参考电压设置，并记录这些物理层寄存器参数，以便在测试出现裕量异常时能够迅速开展交叉比对。

方案的适用边界在于被测目标是否具备基础的电气可通达性。若待测设备采用超薄堆叠封装且外部走线无法剥离转接，或受限于极度密闭的机械结构无法植入转接附件，则该类物理层实测方案的实施难度将上升。在此类受限场景下，应优先考虑结合芯片内部内置自测试机制或仿真模型提取指标，而非强行进行外部高频破坏性引线测试。对于满足常规封装打样与开发板阶段的系统，建议研发团队在硬件投片前期即规划探针预留区域与测试空间，并提前向专业实验室索取转接板封装公差与去嵌模型文件，以此作为后续高效开展眼图质量分析与时序裕量优化的标准依据。
