现如今精密检测设备、射频分析仪、医疗诊断仪器以及实验室科研装置，对信号采集准确度的门槛越来越高。很多硬件研发团队在调试高端仪器时经常遇到一类难题：主控芯片、射频模块参数达标，但是整机反复出现测量数值漂移、信号杂散偏高、通道隔离度不足、高频损耗不稳定等问题。一次次校准仪器依旧无法根除误差，最后排查才发现问题根源并不是仪器算法，而是射频前端与电源滤波元器件搭配不合理，信号链路引入隐性噪声与额外衰减。

元器件配单作为硬件项目落地的第一步，直接决定整机性能上限。ATC 高频贴片电容搭配 ANAREN 射频无源器件的组合方案，目前已经大量应用于高精度仪器硬件当中，从电源降噪、射频信号保真两个方向，减少系统误差，稳住整机测量精度。下面就从仪器开发常见痛点、器件协同优势、配单选型策略以及 PCB 落地要点几个方面，讲解这套高端元器件组合的实际应用思路。

一、高端仪器精度下降，元器件配单容易踩坑

高精度仪器内部同时存在微弱模拟信号、高频射频通路、高速数字电路，不同回路之间极易互相干扰。不少采购与硬件工程师做元器件配单时习惯于分开挑选器件，电源滤波和射频链路器件各自选型，忽略了两类元器件之间性能适配问题，埋下精度隐患。

第一个常见问题，电源噪声污染射频信号。射频器件供电电源带有高频纹波，噪声顺着供电线路传导进入 ANAREN 功分器、耦合器等器件内部，信号经过无源器件之后噪声被放大，输出频谱出现多余杂波，仪器测量结果就会出现偏差。普通陶瓷电容高频 ESL 偏高，滤波效果在 GHz 频段快速衰减，无法给射频器件提供纯净稳定的供电。

第二个问题，射频链路附加损耗与相位偏差。仪器内部射频通路对幅度、相位一致性有着严苛要求，如果链路当中器件阻抗匹配出现断层，信号反射损耗上升，通道之间幅度差超标，多通道测量数据就会失去一致性。单靠选用高性能 ANAREN 射频器件，而电源滤波元器件性能跟不上，很难把整机指标发挥到器件手册标称水平。

第三个问题，元器件批次稳定性不足。实验室仪器、工业检测设备需要长期连续工作，元器件温漂过大，温度变化时器件参数发生偏移，仪器零点、基准值随之漂移，每次开机测量数据都存在偏差。这类隐性误差很难通过后期软件校准完全抵消，必须在元器件配单阶段选用温度特性优异的器件，从硬件源头降低温漂影响。

二、ATC+ANAREN 组合方案提升精度的底层逻辑

ATC 高频电容与 ANAREN 射频无源器件，二者分工互补，分别守护电源链路和射频信号链路，形成一套完整的高精度前端解决方案。

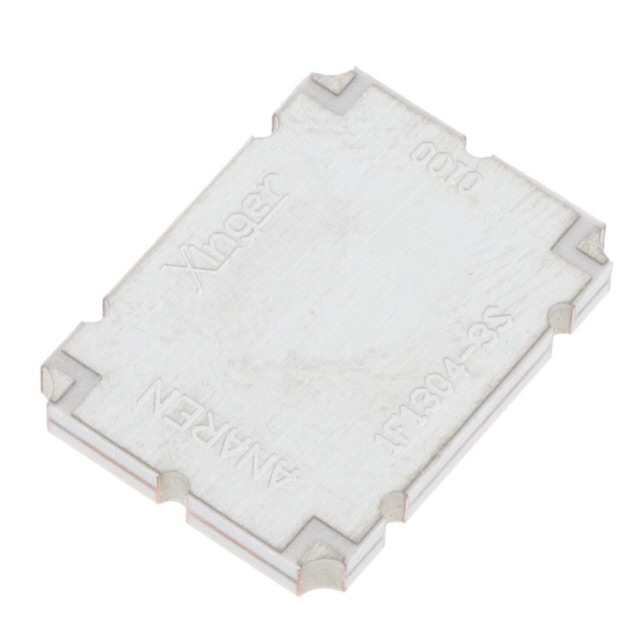

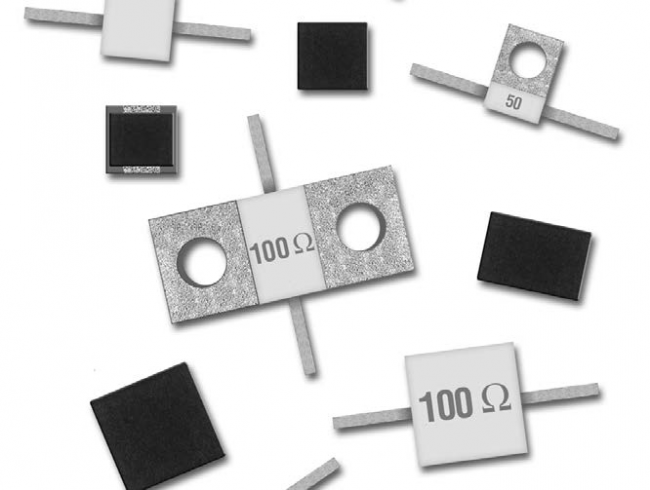

ANAREN 功分器、定向耦合器、混合桥等无源射频器件，核心价值就是保障射频信号传输过程当中，插入损耗低、通道隔离度高、相位幅度一致性好。在频谱分析仪、信号源、多通道检测仪器当中，射频信号从发射端传输至接收采样单元，信号链路的保真程度直接决定最终测量精度。选用原厂正品 ANAREN 器件，能够大幅降低射频通道自身带来的信号失真。

而 ATC 高频贴片电容主要负责射频模块周边电源去耦、信号耦合滤波。它拥有超低等效串联电感、优异的高频温度稳定性，在高频工况下依旧能够保持稳定的电容值。布置在 ANAREN 射频器件供电引脚附近的 ATC 电容，可以快速滤除电源线上的高频纹波噪声，阻断电源噪声耦合进入射频通路，减少杂散信号生成。

简单来说，ANAREN 负责把射频信号无损传输，ATC 负责守住电源纯净度，消除噪声干扰源头。二者互相配合，就可以避免出现 “射频器件性能优秀，却被糟糕的电源噪声拖垮整机精度” 这类项目通病

。

三、高端仪器元器件配单选型落地策略

在开展精密仪器元器件配单时，不能简单把两款器件采购回来直接使用，需要按照仪器工作频段、通道数量、噪声指标要求，做好参数匹配规划。

射频链路部分选配 ANAREN 器件，优先对照整机工作带宽选型。器件的可用带宽范围必须完整覆盖仪器的测试频段，不要让器件长期运行在频带边缘，带宽临界点插入损耗、隔离度指标很容易发生恶化。多通道同步测量设备，多通道功分器优先挑选高隔离度型号，降低通道之间信号串扰，保证多路采样数据互不干扰。选型时核对端口阻抗，整条射频链路统一采用 50 欧姆阻抗标准，减少信号反射带来的幅度误差。

电源滤波回路配套 ATC 贴片电容，按照就近滤波的布局思路进行配单。每一颗 ANAREN 射频器件的电源引脚旁，都配置一颗小容量 ATC 高频电容，负责滤除 GHz 频段高频噪声；再搭配一颗大容量储能电容抑制中低频纹波。针对温度变化大的工业仪器设备，优先选用温度系数稳定的 ATC 电容型号，减少环境温度波动引发的电容参数漂移，保障仪器长时间测量稳定性。

批量元器件配单的时候建议做到器件品牌统一规划，射频链路、电源滤波器件同步选型，提前评估器件之间性能兼容性。采购阶段优先选择具备原厂授权的供应商，保证元器件批次一致性，避免不同批次器件参数差异造成多台仪器性能参差不齐。

四、PCB 布局配套优化，释放组合器件全部性能

优质元器件配单完成之后，还需要合理的 PCB 布局布线，才能将 ATC 与 ANAREN 器件的性能完全释放出来。ANAREN 射频器件输入输出走线做到短而直，严控 50 欧姆阻抗，走线减少拐角、过孔数量，降低射频链路额外损耗。

ATC 去耦电容紧贴 ANAREN 器件电源引脚摆放，尽量缩短供电走线，接地焊盘就近打过孔直达完整地平面，减小高频电流环路面积，最大化发挥低 ESL 滤波优势。射频区域和数字电源走线分区布局，拉开距离，防止数字电路噪声辐射到射频通路，从布线层面巩固仪器测量精度。样板调试阶段，借助矢量网络分析仪、频谱仪检测链路噪声水平，对比优化前后信号质量，微调元器件周边电路参数。

结语

高端精密仪器精度提升，是一项系统性工程，硬件元器件配单属于不可忽视的关键一环。ATC 高频电容与 ANAREN 射频无源器件组成的配套方案，分别从电源降噪、射频保真两个维度改善整机信号质量，减少噪声、串扰、温漂带来的测量误差。研发人员在项目前期做好元器件选型搭配、布局规划，就能够减少后期反复调试校准的工作量，让医疗检测、工业测量、实验室科研等高端仪器获得更加稳定、精准的测量表现。（
