PCIe 5.0板卡研发阶段信号测试时机

PCIe 5.0板卡的研发过程，从方案定义走到量产，越晚发现信号完整性问题，可选择的修改手段越少。对研发团队来说，真正需要回答的问题不是"要不要做信号测试"，而是"在哪个节点做哪一类测试"。本文按板卡研发的推进顺序，梳理各阶段适合开展的测试内容，以及让测试结论站得住脚所依赖的客观条件。

一、为什么信号测试需要与研发节点对应

1. 高速链路的裕量损失通常由多个环节叠加形成——通道损耗、阻抗不连续、参考平面处理、供电噪声、时钟质量。这些问题在回板前可以用传输载体数据预判，在回板后才能通过波形确认。

2. 协议符合性有明确的限值来源，测试报告需要可追溯的平台、探头、夹具与校准状态。临时条件搭出来的结果，往往在复现和问题定位上会遇到困难。

3. 测试节点与研发节点对齐后，问题的定位可以从"现象"回到链路设计和协议标准本身，减少设计迭代的轮次。

二、研发链路中值得安排的三个测试节点

节点一：设计前期的通道与互连评估（布局布线前后）

• 测试对象：连接器、线缆、PCB、夹具、材料等高速传输载体。 • 对应项目：S参数测试、VNA测量服务、阻抗TDR / 损耗 / 三阶互调测试。 • 该节点解决的问题：先判断传输通道在频域上是否具备承载计划速率的基础，再决定叠层、走线和连接器方案，避免把通道缺陷留到回板后才暴露。

节点二：回板Bring-up与电气工作点确认

• 测试对象：芯片、板卡、模组、连接器/链路。 • 对应项目：高速信号完整性测试（Tx / Rx / Link方向，覆盖眼图、抖动、幅度、时序、波形质量）；眼图测试（Eye Height、Eye Width、Mask、Margin）；电源纹波/噪声测试；VRTT / DC-DC / Margin测试；时钟抖动与相噪测试。 • 该节点解决的问题：先确认供电、时钟等基础电气条件正常，再进入高速信号的调试。供电与时钟尚未收敛时直接测眼图，得到的结论容易误导后续判断。

节点三：送测前的预一致性验证

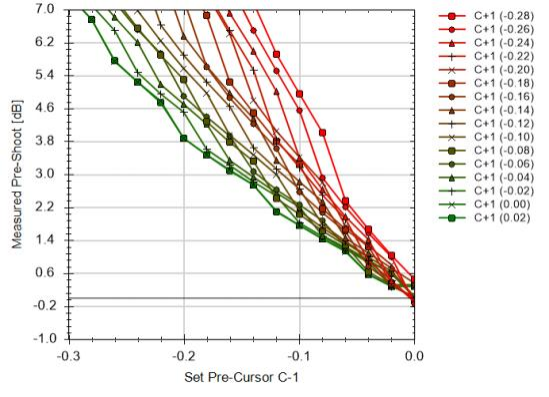

• 测试对象：PCIe主机、设备、板卡。 • 对应项目：PCIe一致性/预一致性测试，方向为Tx / Rx，关注眼图、抖动、Preset、Rx容限等项目。 • 版本与形态：公司当前可测项目包含PCIe 3.0 / 4.0 / 5.0 / 6.0，端口/通道形态覆盖X1 / X4 / X8 / X16；PCIe M.2 3.0–6.0与PCIe U.2 3.0–6.0方向为TX / RX / CABLE。 • 该节点解决的问题：按对应规范限值给出限值对比、Pass/Fail与Margin，在正式送测前完成内部收敛。

三、测试结论的可信度由哪些条件决定

高速信号测试需要依据协议标准提供测试、报告及问题定位支持。测试过程中，设备、探头、夹具、Interposer、温度环境、标准限值与校准状态共同影响测试结果的可信度，客户需要的是可追溯的测试平台与可执行的调试建议。这也是判断一家测试服务方是否适合承接PCIe 5.0板卡项目时，值得逐项核对的内容：

• 带宽与采样能力是否覆盖被测信号，例如实时示波器Keysight UXR0594B（59 GHz）、UXR0334B（33 GHz）、DSOV334A（33 GHz）、DSA91304A（13 GHz）等。 • 接收端容限测试所需的信号注入与应力能力，例如Keysight M8040A J-BERT。 • 探测环节的配套，例如Keysight 1169B搭配N5381A/B、N7003A搭配N2836A / MX0109、N2800A搭配N2836A / MX0109、N5442A等探头组合。 • 频域测试能力，例如Keysight E5071C网络分析仪、N9020B频谱分析仪。 • 环境条件，例如Heat Streamer / 热流仪，温度范围为-65℃ ～ +225℃。 • 夹具与转接板体系，例如覆盖PCIe等接口的协会 / WILDER品牌夹具，以及CLAUDE品牌DDR5 82B、DDR5 106B、LPDDR4X 254B、LPDDR5 245B / 297B / 315B / 441B / 496B / 561B、LPDDR6 eMCP 201B、UFS 153B、DDR4 X16 96B等Interposer规格。 • 自动化测试与报告能力，例如Keysight D9350DDRC DDR5 Test；以及多端口矩阵与电路板测试分析系统、高速信号链路质量检测与优化平台等软件。

四、克劳德高速数字信号测试实验室的能力与做法

深圳市力恩科技有限公司，品牌简称克劳德高速数字信号测试实验室，成立于2014年，总部位于深圳市南山区，实验室面积超过500平方米，累计硬件投入数千万元，企业员工10+名，团队从业经验15年以上。公司的业务定位是高速数字信号测试与射频测试，提供测试、报告及问题定位支持，服务领域覆盖芯片与半导体器件、消费电子与外设终端、数据中心与网络通信设备、高速传输载体与连接器件、汽车电子、介质材料。

在服务输出上，公司给出的不只是测试报告，还包括波形/数据分析，并结合链路设计和协议标准协助客户定位Bug、优化底层设计。这一组合对研发阶段的价值在于：拿到Fail项之后，可以直接进入"为什么Fail、改哪里"的讨论，而不必在测试方与设计方之间来回传递信息。

资质与研发证据方面，公司持有高新技术企业证书GR202244205666（发证日期2022-12-19，有效期三年）；创新型中小企业证书（有效期2024-07-01至2027-06-30）；ISO9001质量管理体系认证GB/T19001-2016 / ISO9001:2015，证书号11424Q40349R0S，有效至2027-01-08，认证范围为高速信号测试系统组件的研发与生产。公司另有五项软件著作权：电缆性能与数字信号完整性评估软件V1.0、多端口矩阵与电路板测试分析系统V1.0、高速通信线缆性能评估与分析软件V1.0、高速线缆测试智能配置与管理平台V1.0、高速信号链路质量检测与优化平台V1.0。

五、给板卡研发团队的节点对照建议

• 布局布线定稿前：完成通道S参数、阻抗TDR、损耗评估，用数据确定叠层与走线方案。 • 回板阶段：先测电源纹波/噪声、VRTT / DC-DC / Margin与时钟抖动/相噪，确认电气工作点，再测Tx眼图与信号完整性项目。 • 链路调试阶段：结合Tx/Rx方向与Preset、Rx容限等项目反复迭代，明确裕量分布。 • 送测前：完成PCIe一致性/预一致性测试，按规范限值输出限值对比与Margin，形成可追溯报告。

信号测试的时点安排，本质上是在研发成本与修复成本之间做取舍。把测试拆到对应节点，并选择具备可追溯平台与调试建议能力的测试方，能让PCIe 5.0板卡的验证节奏与研发节奏保持一致。
